2017-09-28

モータの軸を延長して回す

【最終更新：2018/12/17】

非専門分野・独学のまとめにつき、内容に誤りがあればご指摘いただけると助かります。
本記事内容の参照は自己責任にてお願いします。

モータの軸の延長

モータの出力軸は短いため、用途によってはカップリングを用いて軸の延長を行う。
このとき、軸が長くなるとすりこぎ運動（歳差運動）が起きやすくなる。

そのため、回転する軸をボールベアリング（軸受）によって支持することで、軸が振れないようにする。
このとき、2つの軸受を用い、離れた2点で軸を支えると安定する。

モータに加わる荷重

出力軸に負荷を取り付けてモータを回転させたとき，モータに加わる荷重は

回転の径（radial）方向
回転の軸（axial）方向

の成分に分解できる。
それぞれを、ラジアル荷重とアキシアル荷重と呼ぶ。

軸受は支えられる荷重の方向と大きさが決まっているため、モータにかかる荷重に合わせて軸受を選定する必要がある。

軸受の種類

モータの軸を支える軸受には、大きく

転がり軸受
滑り軸受

の2種類が存在する。転がり軸受の方は動きが軽く、高速回転に強い。
一方すべり軸受は、シンプルな構造のため構造強度が高く、厚さが薄くなるのでコンパクト化がはかれる。

今回は、転がり軸受を用いることにした。

参考：https://www.igus-japan.jp/bearing_2_slide_rolling/

そして転がり軸受は、受けられる荷重の方向によって

ラジアル軸受
スラスト軸受

に分類される。これらは主に接触角によって使い分けられ、それぞれ異なる方向の荷重を支えるのに適している。
一般に接触角が45°以下では、ラジアル荷重の負荷が大きいためラジアル軸受を用いる。
接触角が45°を超えると、アキシアル荷重の負荷が大きくなるのでスラスト軸受を用いる（アキシアル軸受ではないらしい）。

モータにかかる荷重を理解し、適切な軸受の選定を行う必要がある。

要補足：接触角について図示したい

転がり軸受の選定

基本定格荷重 $\rm C$ と等価荷重 $\rm P$

転がり軸受が受けられる荷重の大きさは、基本定格荷重 $\rm C$ としてカタログに与えられている。

この定格荷重は、ラジアル軸受では基本定格ラジアル荷重 $\rm C_r$ 、スラスト軸受では基本定格アキシアル荷重 $\rm C_a$ として、軸受には一方向成分かつ一定の荷重がかかるものとして定義されている。

しかし実際の利用では、軸受にはラジアル荷重とアキシアル荷重の合成荷重がかかり、大きさも一定とは限らない。
そのため、軸受の選定の際には、発生する合成荷重を軸受に同じ寿命を与え、軸受の中心において純ラジアルあるいは純アキシアルの単一方向に作用する仮想荷重に換算する．

この仮想荷重を等価荷重 $\rm P$ という。

ラジアル軸受の場合は純ラジアル荷重（アキシアル成分なし）、スラスト軸受の場合は純アキシアル荷重（ラジアル成分なし）として等価荷重を算出する。それぞれを等価ラジアル荷重 $\rm P_r$ と等価アキシアル荷重 $\rm P_a$ という。

等価荷重への換算を行うための式や係数はカタログで与えられている。
得られた等価荷重を参考に、軸受の選定を行う。

等価荷重の計算の例

NSKではカタログに計算式が示されている（要追記）。

参考：4.4 等価荷重 http://www.ntn.co.jp/japan/products/catalog/pdf/2202_a04.pdf
寿命と選定 http://eb-cat.ds-navi.co.jp/jpn/jtekt/tech/eb/info/03/3_1.htm

水平に回転する円板による荷重

今回は、延長したモータの軸先に円板を取り付け、軸の長いターンテーブルを作りたい。
地面に対して水平に設置した円板をモータで回転させるとき、モータにかかる荷重は

円板の重量によるアキシアル荷重
偏心によるラジアル荷重
（要調査：加速度の影響もあるらしい？）

である。
ここで、モータの軸を延長するためには当然軸受だけでなく、延長する軸自体（シャフト軸）も選定する必要がある。

シャフト軸の選定

モータの出力軸を延長し、軸受によって支えられるシャフト軸は、軸受を選定したあとに決めるのがよい。
これは、穴加工の方が棒加工よりも困難なためである。内輪と軸のはめあいを考えながら軸を選定する。

参考：はめあい（NTN） http://www.ntn.co.jp/japan/products/catalog/pdf/2202_a07.pdf
はめあい選択の基礎/常用する寸法公差（ミスミ） https://jp.misumi-ec.com/pdf/fa/2014/p1_2287.pdf
はじめての精密工学：寸法公差・はめあい https://www.jstage.jst.go.jp/article/jjspe1986/71/3/71_3_327/_pdf

はめあいとは

一体にする穴と軸の組み合わせの関係であり、その関係には以下の3種類が存在する。

すきまばめ
- 穴の寸法よりも軸の寸法が大きいゆるい組み合わせ
しまりばめ
- 穴の寸法が軸の寸法よりも小さいきつい組み合わせ
中間ばめ
- 実寸法によって、すきまあるいはしまりの状態になる

これらのはめあいは、穴と軸の寸法公差を踏まえたうえで考えなければ正しく設定することができない。

寸法公差

精密加工では、機能に差し支えのない範囲の寸法の誤差は許容しなければ、時間的にもコスト的にも不利である。
そのため事前に寸法の誤差の許容範囲を定め、それをふまえた上で設計を行う。

以下の例では、基準となる寸法50.000mmを中心に、上下に0.005mmずつの誤差を許容している。
この「公差域の位置」と「寸法公差」は、公差域クラス（JIS規格）としてアルファベット＋数字で記述される。

項目	内容	例(mm)
基準寸法	加工の基準となる寸法	50.000
最大許容寸法	許される寸法の最大値	50.005
最小許容寸法	許される寸法の最小値	49.995
許容限界寸法	最大許容寸法と最小許容寸法
寸法公差	最大許容寸法 - 最小許容寸法	0.010
上の寸法許容差	最大許容寸法 - 基準寸法	0.005
下の寸法許容差	最小許容寸法 - 基準寸法	-0.005
公差域	最大許容寸法と最小許容寸法に囲まれた領域

公差域クラス

※公差域クラスは基準寸法によって異なった値を取ることに注意する。

アルファベットは公差域の位置を表し、後ろの数字は公差域の幅を表している。
公域差の幅は、IT基本公差に則っている。 軸の公差域クラスは小文字、穴の公差域クラスは大文字のアルファベットで記述される。

たとえば基準寸法が10mmのとき、

h7の軸の寸法許容差は上が0μm、下が15μm
f7の軸の寸法許容差は上が-13μm、下が-28μm

である。公差域の位置は異なるが、幅はどちらも15μmとなっている。
ここでIT基本公差の表を見ると、基準寸法が10mmのとき、公差等級の数字7が示す基本公差の値が15μmであることが確認できる。

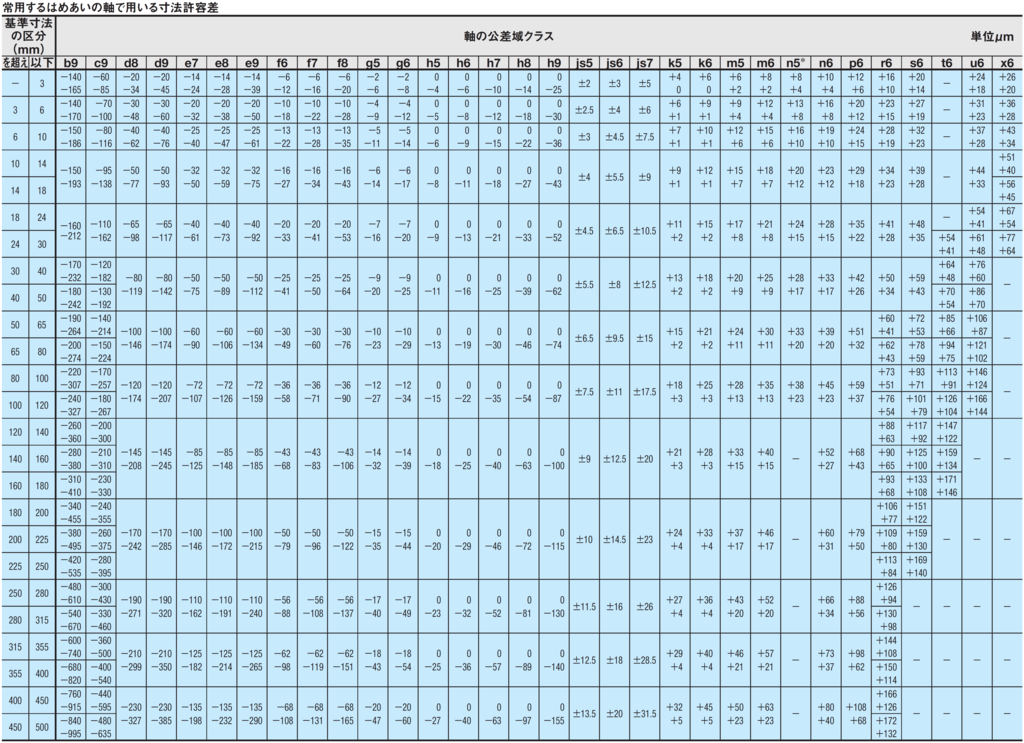

軸の公差域クラス

f:id:tyokota_0529:20171004202114p:plain
（ミスミの技術資料より引用）

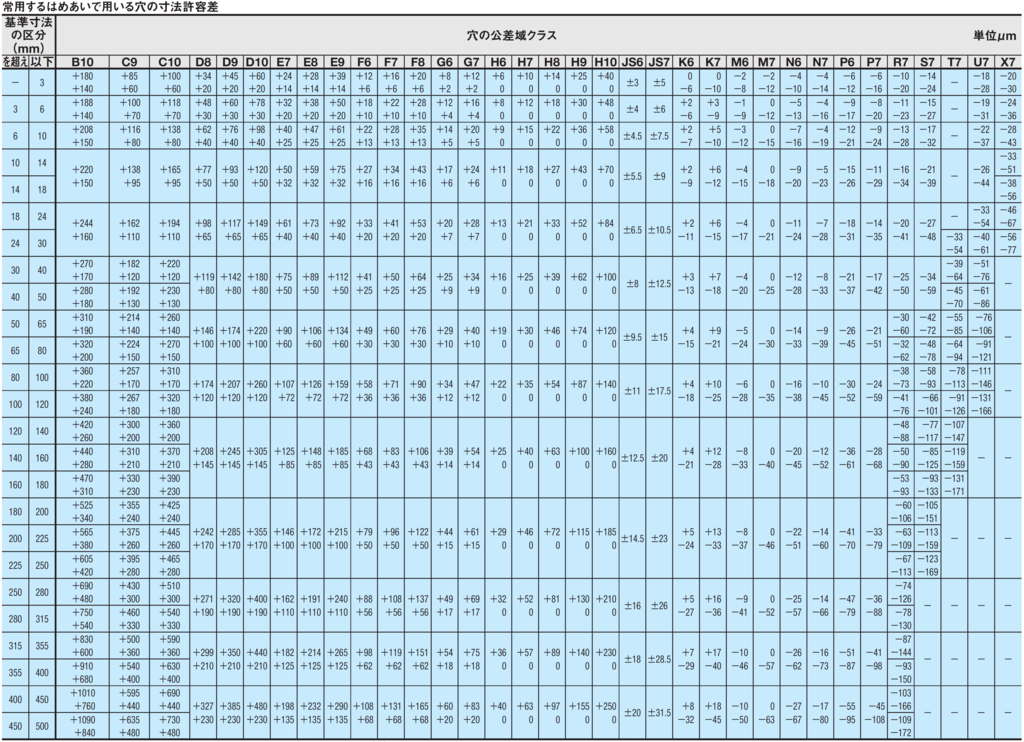

穴の公差域クラス

f:id:tyokota_0529:20171004202748p:plain
（ミスミの技術資料より引用）

穴と軸のはめあいの例

たとえば基準寸法を10mmとし、公差域がh7の軸とH7の穴のはめあいを考えたとき、

軸：上の寸法許容差が0μm、下の寸法許容差が-15μm
穴：上の寸法許容差が+15μm、下の寸法許容差が0μm

である。このとき、穴に軸を通した際には最小で0μm、最大で30μmのすきまが生じ、しまりの状態になることはない。
よって、h7とH7のはめあいはすきまばめであることがわかる。

f:id:tyokota_0529:20171004205347p:plain
（ミスミの技術資料より引用）

はめあいの決定

実際に軸受を使う際は、軸を内輪の穴に通し、外輪をハウジングの穴に固定する。
このとき、軸と内輪/外輪とハウジングをそれぞれ「すきまばめ」にするのか「しまりばめ」にするのかは、回転の区分と荷重の性質によって決定する。

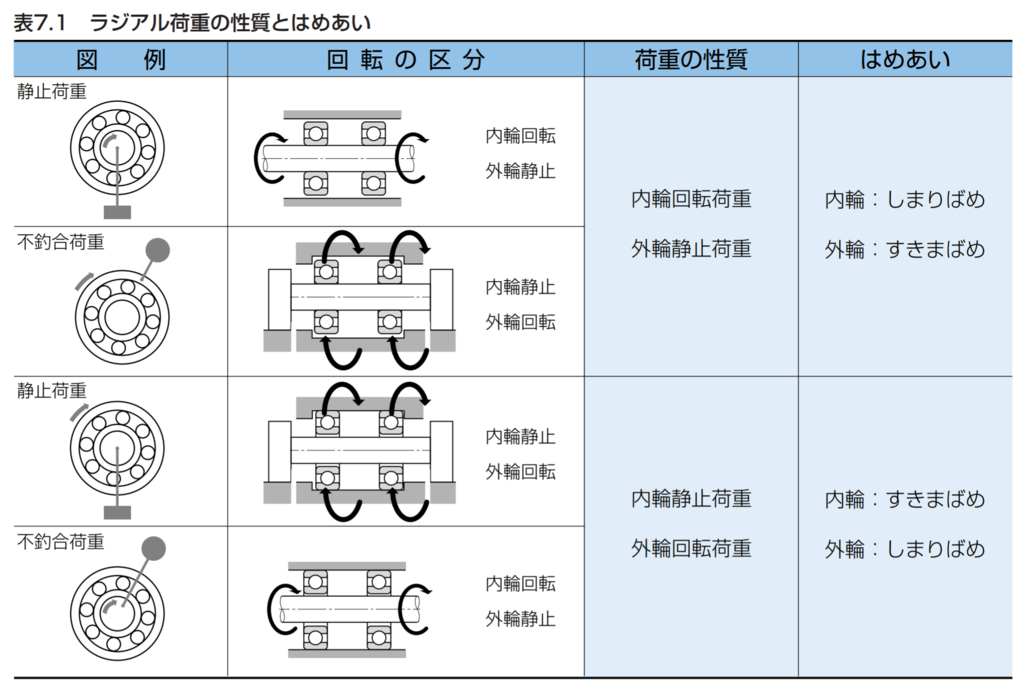

静止荷重と回転荷重

内輪・外輪の各軌道輪にかかる相対的な荷重について考えることで、穴と軸のはめあいが決定できる。

軌道輪に回転荷重が作用する場合、しまりばめにする必要がある。
軌道輪に静止荷重が作用する場合、すきまばめにすることができる。

例えば

内輪の軸に取り付けられた不釣り合いの荷重が軸と共に回転するとき、

荷重は軸・内輪とともに回転するため、内輪にかかる荷重は相対的に静止している

静止している外輪に沿って荷重を持った内輪が回転するため、外輪にかかる荷重は回転している

とみなすことができる。よってこのときの荷重の性質は内輪静止荷重かつ外輪回転荷重である。

f:id:tyokota_0529:20170929171455p:plain
（NTNの技術資料より引用）

ラジアル軸受のはめあいの一般基準

上記の荷重の性質によって決まるはめあいは、実際には更に細かい条件に応じてしまり・ゆるみの調整することが奨められている。

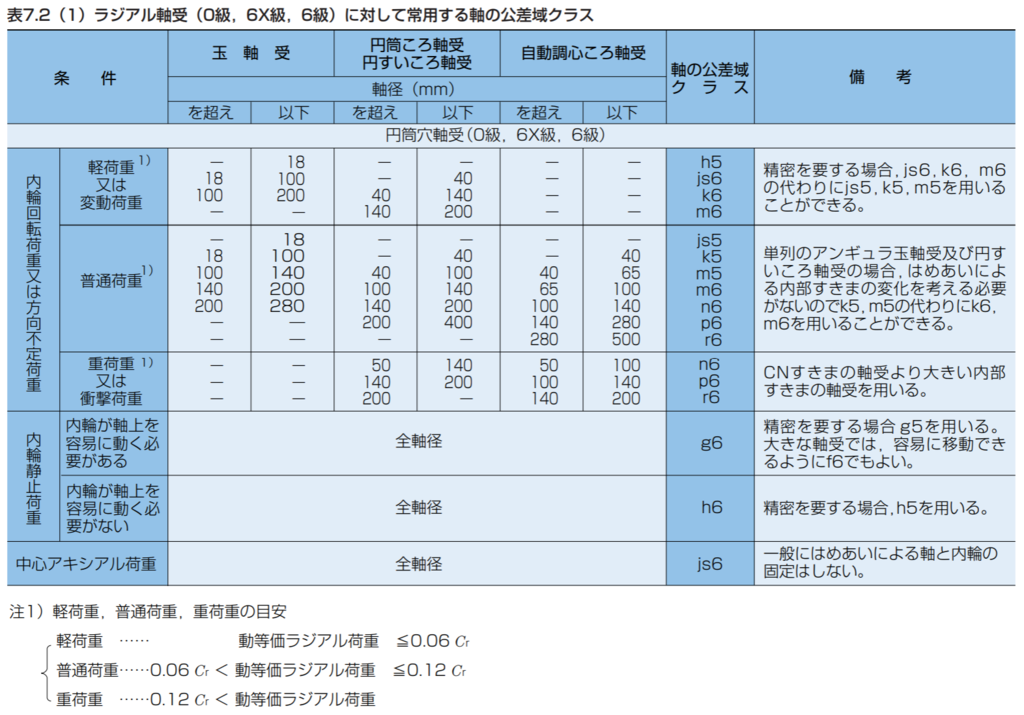

以下に、ラジアル軸受に対して常用される軸の公差域クラスの表を示す。
荷重の大きさや軸の設置条件、または荷重の方向によって、異なる程度のしまり・ゆるみが示されている。

ただし、以下の表では軸の寸法許容差は公域差クラスで示されているのに対して、内輪の寸法許容差は公差域クラスで考えられていないことに注意する（0級、6X級、6級）。

f:id:tyokota_0529:20171005050305p:plain
（NTNの技術資料より引用）

軸受の等級

ラジアル軸受の内輪寸法の許容差は、上述した穴の公差域クラスでなく、等級やその他の手法で表されることがある。

NTNの軸受はJISの等級で分類され、この等級は0級が最も一般的である。
等級における穴の寸法の許容差は（平面内）平均内径の寸法差として表され、0級の場合上が0μm，下が-8μmである。

等級による軸受の精度は以下の資料の中で示されている。

軸受の精度(NTN)

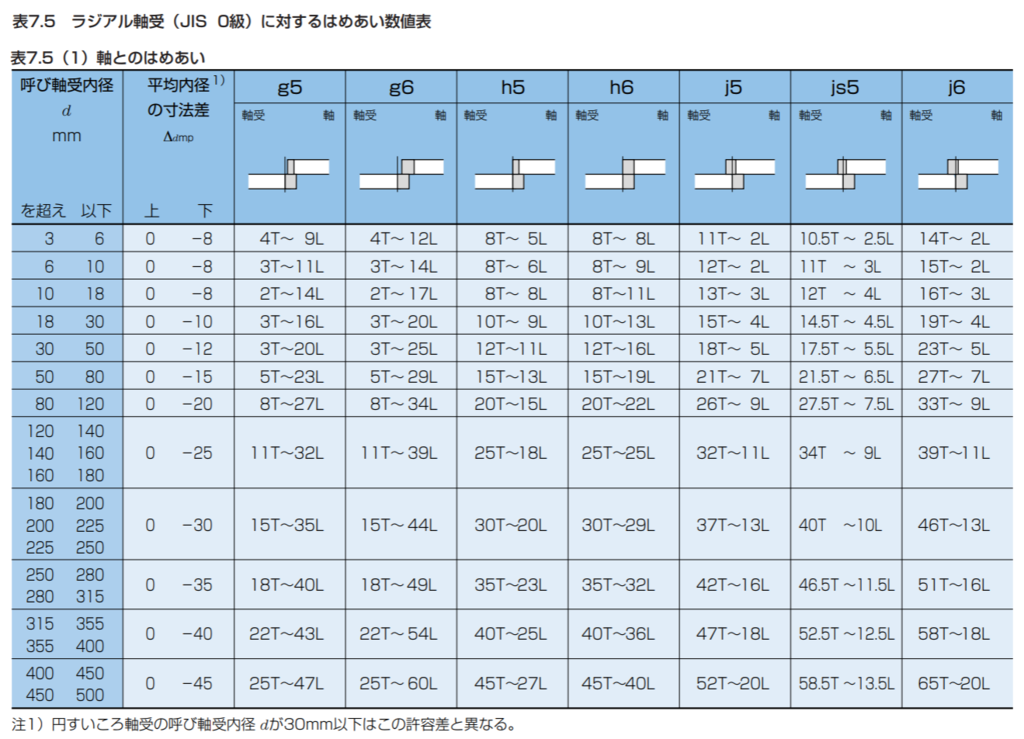

等級における内輪の寸法差と、その等級と軸の公差域クラスとのはめあいの関係は以下の表で示されている。

f:id:tyokota_0529:20171010093343p:plain
（NTNの技術資料より引用）

補足：旭精工の軸受ユニットの場合、その精度は以下の表で示される。

f:id:tyokota_0529:20171010094831p:plain:w300
（旭精工の技術資料より引用）

また、旭精工は上記の軸受ユニットの取扱いとして、以下の資料内で推奨する軸の寸法許容差を示している。

　軸受の取扱い(旭精工)

2017-06-16

L6470でステッピングモータを動かす

ステッピングモータ

この記事について

L6470（を使用した既存のモータードライブキット）でステッピングモータを動かす記事です。

この記事は、サンプルコードを拾ってきて、とりあえず動かす（動かした）だけでは少しモヤモヤするという人に向けて書いています。

私もモヤモヤしたので、可能な範囲で調べてこの記事を書いています。そのため、記事内容に収まらない応用方法についてはお答えできないかもしれません。

L6470はバイポーラステッピングモータのドライブICですが、基本的には実装されたキット全体を指してL6470と書いています。ICのみを指すときには、L6470使用やIC L6470などと書いています。

随時更新中（2019.11.8）

使ったもの

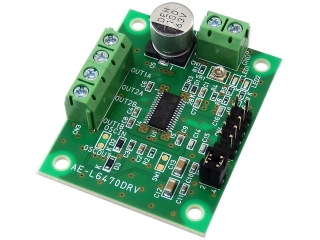

L6470使用ステッピングモータードライブキット

秋月電子で購入

f:id:tyokota_0529:20170620034854p:plain:w300

Ｌ６４７０使用ステッピングモータードライブキット: 組立キット秋月電子通商-電子部品・ネット通販

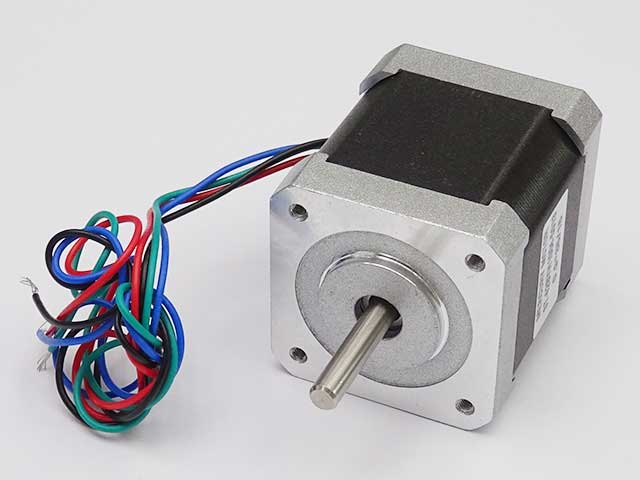

バイポーラステッピングモーター ST-42BYH1004

秋月電子で購入

f:id:tyokota_0529:20170616191039p:plain:w300

バイポーラステッピングモーターＳＴ−４２ＢＹＨ１００４: パーツ一般秋月電子通商-電子部品・ネット通販

モータの主な仕様

項目	詳細
ステータ	バイポーラタイプ
相数	２
基本ステップ角	０．９度±５％
１回転ステップ数	４００
絶縁抵抗	１００ＭΩ（５００ＶＤＣ）
コイル抵抗	５．０±１０％Ω／相
入力定格電圧	５Ｖ
定格電流	１．０Ａ／相
静止トルク	４．４ｋｇｆ・ｃｍ
重量	０．３４ｋｇ
注意	軸を回さない。感電する

配線

配線	色
A（A相）	Black
C（_A相）	Green
B（B相）	Red
D（_B相）	Blue

L6470でステッピングモータを回す

ピンの役割と接続

モータの制御はマイコンとL6470をピンで接続し、SPI通信によってコマンドを送受信することで行われる。 Master(制御する側)とSlave(制御される側)を以下としたときの各デバイスのピンの役割を理解し、正しい対応関係でピン同士を接続する。

Master: Arduin UNO R3
Slave: L6470 Driver

Adruino側

SPI通信のためのピン

※SSピン以外は変更することができない

ピン番号	名称	役割
D11	MOSI (Master Out Slave In)	マスタからスレーブへデータを送るライン
D12	MISO (Master In Slave Out)	スレーブからマスタへデータを送るライン
D13	SCK (Serial Clock, Output)	データ転送を同期させるためマスタより生成されるクロック信号
D10	SS (Slave Serect pin, Output)	デジタル信号を渡すことでスレーブを選択する。 LOWが渡されたスレーブはマスタとの通信をおこなう。 HIGHが渡されたときマスタからのデータを無視する。

L6470側

SPI通信のためのピン

ピン番号	名称	分類
5	SDO (SPI Data Out)	Logic output
6	CK (SPI Clock)	Logic input
7	SDI (SPI Data In)	Logic input
8	#CS (SPI Chip Serect, = Slave Srect)	Logic input, 負論理

ArduinoとL6470の各ピンを比較すると、以下の対応関係でピンを接続することがわかる。

D11 (MOSI) <-> 7 (SDI)
D12 (MISO) <-> 5 (SDO)
D13 (SCK) <-> 6 (CK)
D10 (SS) <-> 8 (#CS)

その他のピン

必要に応じてその他のピンも接続することで、L6470に機能を追加して利用することができる。

ピン番号	名称	分類	役割
1	#BUSY/SYNC	Open Drain Output	Busy Frag Mode（SYNC_EN bitがLOW（0）のときdefault）・デフォルトの状態では、コマンド実行中はLOWになる。・一定速度コマンド、絶対位置指定コマンド、移動コマンドが実行中のとき、ピン出力がLOW ・コマンドが実行されたとき（目標速度、目標座標に到達）、このBUSYピンは解放される。 Synchronization Signal Mode（SYNC_EN bitがHIGH（1）のとき）・このモードでのステップクロック信号は、SYNC_SELとSTEP_SELパラメータの組み合わせに応じて出力される。
2	FRAG (Status Frag)	Open Drain Output	アラーム発生時にFRAGピンをGNDに接続する。（内部のオープンドレイントランジスタによる）
3	GND (Ground)
4	EXT-VDD (External-VDD)	Power	ロジック出力ピンの電圧範囲を設定。 VDDpinは内部でVregまたは3.3V電源に接続されていない。
9	STCK (Step-clock Input)	Logic Input	Step-clock mode時に入力された信号によってモータの動きが定義される。
10	#STBY/#RST (Stepby and Reset)	Logic Input	LOW logic levelでlogicをリセット、デバイスをスタンバイモードに。使わない場合はVDDにつなげておく。

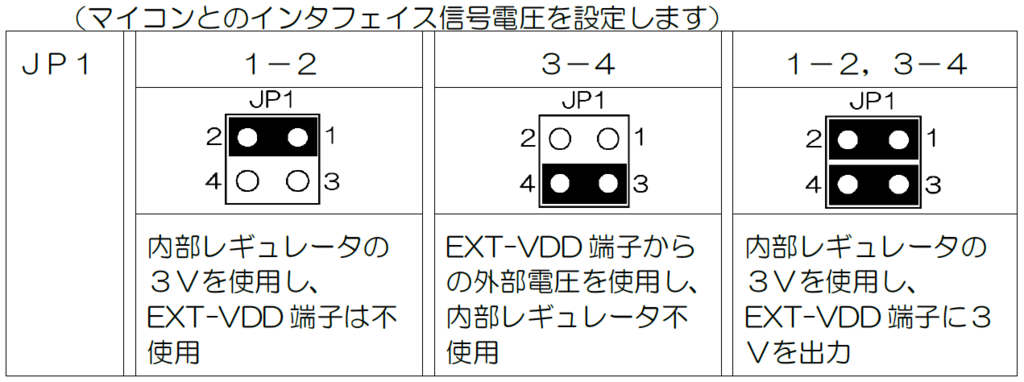

ロジック電源の設定をする

ピンの接続によって信号を送受信する路はつながるが、IC L6470やモータを動かすためには当然電源が必要。モータードライブキットではモータを動かす電源の他に、MCU(Micro Control Unit = ここではIC L6470)を動かすロジック電源が必要である。キットではジャンパピンの挿入によって、MCUへの電源電圧の供給方法を設定することができる。

MCUは3.3～5Vの間で動作し、MCUからマイコンへ入力されるデジタル信号の電圧もロジック電源の電圧によって決定される。IC L6470は内部のレギュレータによってモータ電源から3Vの電圧をMCUに回すことができるが、その場合はArduinoに入力するデジタル信号も3Vとなってしまう。Arduinoは5V駆動であるため、3Vのデジタル信号をArduinoに入力することは好ましくない。

よって、MCUの内部レギュレータは使用せずに、Arduinoの5VピンからEXT-VDDピンに電圧を供給してMCUを駆動させるのが良い。 (下図真ん中の方式)

f:id:tyokota_0529:20170620112724p:plain:w500

SPI通信の設定をする

L6470を使う際には、初めにコマンドを送るためのSPI通信の設定を以下のように記述する。
これらの設定はL6470のSPI通信の仕様に従って決めたものであり、仕様はデータシートで確認できる（データシートの確認については後述）。

void setup(){

        // ... 他の初期化設定 ...

        SPI.begin()
        SPI.setBitOrder( **MSBFIRST** )
        SPI.setDataMode( **SPI_MODE3** )
}

以下では、上の各設定についてそれぞれ説明する。

SPI.begin()

SPIバスを初期化する。 SCK、MOSI、SSの各ピンは出力に設定され、SCKとMOSIはlowに、SSはhighになる。

参考：Arduino 日本語リファレンス

SPI.setBitOrder()

SPI.transfer()という関数で送信する1バイト(8ビット)分の情報を、左端（最上位）と右端（最下位）のどちらから送信するかを決める。

設定には MSBFIRSST と LSBFRIST の2通りがあり、いずれかを選択する。

MSB と LSB

以下の表で示している通り。2進数で表された情報において

MSB (Most Significant Bit) ＝最上位ビット
LSB (Most Significant Bit) ＝最下位ビット

を指す。（ここでは8bit＝1byte）

7	6	5	4	3	2	1	0
MSB							LSB

SPI.setBitOrder() の記述方法

SPI.setBitOrder( MSBFIRST )
- 最上位ビット（MSB）から順にデータを送信する
- 7→6→5→4→3→2→1→0
SPI.setBitOrder( LSBFIRST )
- 最下位ビット（LSB）から順にデータを送信する
- 0→1→2→3→4→5→6→7

SPI.setDataMode()

信号におけるクロック位相(clock phase)とクロック極性(clock polarity)という2つの要素を決定する。

クロック位相：シフトされたデータを読み取るタイミング
- クロック信号の 立ち下がりエッジ or 立ち上がりエッジ
クロック極性：アイドリング（待機）状態を示すクロック信号の状態
- HIGH状態 or LOW状態

SPI.setDataMode()の記述方法

例）SPI.getDataMode( SPI_MODE3 )
- クロック信号の立ち上がりで送信（シフト）されたデータの読み取りを行う
- また、クロック信号がHIGHの間をアイドリング状態とする

SPI_MODE一覧

	立ち下がりエッジで読み取り	立ち上がりエッジで読み取り
LOW状態でアイドリング	SPI_MODE0	SPI_MODE1
HIGH状態でアイドリング	SPI_MODE2	SPI_MODE3

SPIの設定まとめ

SPI.setBitOrder()とSPI.setDataMode()の設定の組み合わせは以下の通り。

f:id:tyokota_0529:20170622050557p:plain:w900

（図はLinkより引用）

L6470のSPI通信仕様

L6470のSPI通信の仕様は、データシートから確認することができる（8. Serial Interface）。

（追記予定）

コマンドの送信方法

L6470は、SPI通信で内部のレジスタにコマンドをシフト（送信）することで制御することができる。そのとき、

MSBファーストでコマンドを8ビットずつに区切り、SPI.transfer() で送信する
8ビットごとに、CS(SS)のHIGH->LOWを行う

ことが必要であり、以下のようなコマンド送信用の関数を用意すると良い。
モータ制御のために送信するコマンドについてはこの次に記述する。

void L6470_send( unsigned char add_or_val ){
        while( !digitalRead(PIN_BUSY) ){
        // BUSY(LOW状態)が解除されるまで待機する
        // L6470のBUSY/SYNCピンをArduinoに接続しておく必要がある
        }
        digitalWrite( PIN_SPI_SS, LOW);
        SPI.transfer( add_or_val ); //1バイト(8ビット)のデータを送信
        digitalWrite( PIN_SPI_SS, HIGH);
}

void L6470_transfer( int add, int bytes, long val ){
        // 内部レジスタ長が最大22ビットなので、3バイト(24ビット)のデータまで扱える配列を用意する
        int data[3];
        // 送信する値を8ビットごとに分けて配列に格納する
        for( int i = 0; i < bytes; i++) {
                // 0xffと論理積を取ることで、後ろから8ビット分のみを格納
                data[i] = val & 0xff;
                // 右に8ビットシフトすることで、次には配列に格納した部分をのぞいた値を扱う
                val = val >> 8;
        }

        // 送信バイト数に応じて、MSBファーストになるよう配列の後ろの要素から送信する
        if ( bytes == 3 ) {
                // はじめにレジスタを指定するためにアドレスを送信するので、一度に最大32ビット送信する
                L6470_send( add );
                L6470_send( data[2] ) ;
                L6470_send( data[1] ) ;
                L6470_send( data[0] ) ;
        }
        else if ( bytes == 2 ) {
                L6470_send( add );
                L6470_send( data[1] ) ;
                L6470_send( data[0] ) ;
        }
        else if ( bytes == 1 ) {
                L6470_send( add );
                L6470_send( data[0] ) ;
        }

        // 3バイト以上送ろうとしたら回避する処理をちゃんと書いた方が良いと思う…
}

制御のパラメータを設定する

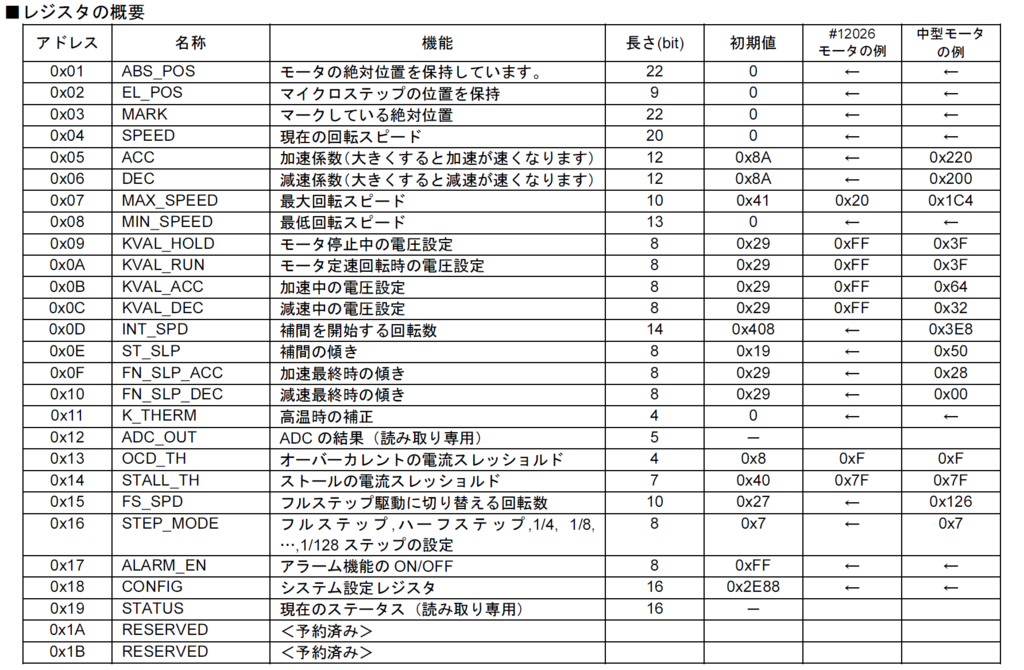

L6470には、モータの制御に関するパラメータを設定するための内部レジスタ（記憶回路）が多く存在する。レジスタのアドレスを指定したのちに値を送信することで、パラメータを設定することができる。

各レジスタは可変長、22ビットや4ビット等がある。各レジスタの内部アドレスは0x01～0x19が割り当てられている
各レジスタのパラメータには初期設定（デフォルト値）が決まっており、電源投入直後にはデフォルト値が設定される
大体はデフォルトの値で動作する。変更が必要な場合もあり
レジスタの値を設定した後に、回転・ストップ等の指示を送ってモータを制御する

f:id:tyokota_0529:20170623040712p:plain

SetParam() によるレジスタの値の設定

モータの動作を指示する

Run() による定速回転

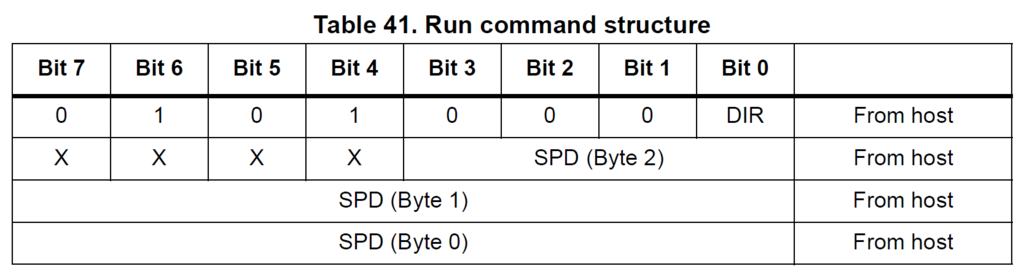

コマンド：Run( DIR, Spd )

回転方向DIR(Direction)と、目標速度Spd(Speed)を指定してステッピングモータを定速回転させる
32ビットの情報を4回に分けて送信する

f:id:tyokota_0529:20170630200712p:plain

初めの8ビット

定速回転のコマンド＋回転方向の指定

Command binary code

7	6	5	4	3	2	1	0
0	1	0	1	0	0	0	DIR

16進数

	定速正回転の場合（DIR = 1）	定速負回転の場合（DIR = 0）
2進数	01010001	01010000
16進数	0x51	0x50

残りの24ビット

回転速度の指定
- Speedレジスタ（現在のモータ速度を格納しているレジスタ）内のデータと同じ表現形式
- 実際にはMAX_SPEEDレジスタの値より小さく、MIN_SPEEDレジスタより大きい値である必要がある
  - これが満たされない場合、MAX(MIN)_SPEEDの値で実行される
- 目標速度に達するまでBUSY状態

モータ速度の表現方法

Speed，MAX_SPEED，MIN_SPEEDレジスタでほぼ同じ表現が用いられる
- レジスタの容量など、異なる点もある
各レジスタにはステップ/動作クロックで表された値が格納されている
1秒あたりのステップ数（ステップ/秒）には、それぞれ以下の式で変換される

Speedレジスタ（20ビット）

$\rm\large\displaystyle[ステップ/秒]=\frac{SPEED\times2^{-28}}{動作クロック}$

初期値は0（0ステップ/動作クロック，0ステップ/秒）
動作クロックは250ns

MAX_SPEEDレジスタ（10ビット）

$\rm\large\displaystyle[ステップ/秒]=\frac{SPEED\times2^{-18}}{動作クロック}$

初期値は041
動作クロックは250ns

# ステップ/動作クロックからステップ/秒への変換

$\rm\displaystyle 041 → 65(step/tick)$

$\rm\displaystyle Max_{init} [ step/s ] = \frac{ 65 \times 2^{-18}}{250 \times 10^{-9}}$
$\rm\displaystyle Max_{init} = 991.82 [ step/s ]$

MAX_SPEEDレジスタの最大値

初期値041は7ビット
10ビットの最大値1111111111は0x3FF, 1023
$\rm\displaystyle Max_{max} [ step/s ] = \frac{ 1023 \times 2^{-18}}{250 \times 10^{-9}}$
$\rm\displaystyle Max_{max} = 155609.74 [ step/s ]$

MIN_SPEEDレジスタ（13ビット）

$\rm\large\displaystyle[ステップ/秒]=\frac{SPEED\times2^{-24}}{動作クロック}$

初期値は000（0ステップ/動作クロック、0ステップ/秒)
動作クロックは250ns

デバイスの初期化

Arduinoのvoid setup()内で、モータ駆動する前に以下の内容を実行する。

void L6470_resetDevice(){
   // nop命令
   L6470_send(0x00);
   L6470_send(0x00);
   L6470_send(0x00);
   L6470_send(0x00);
　 // ResetDevice
   L6470_send(0xc0);
}

nop命令を4回(4byte分)送った後に、デバイスをリセットする（ResetDeviceコマンドを送る）。
- これは、L6470に一度に送る情報が最大で4byteであるため
nop命令を4回送ることで、前のコマンドを確実に終了させてからデバイスをリセットする

ResetDevice (Application commands)

L6470デバイスを電源投入後の状態にリセットする
- パラメータの初期化等

Command binary code

7	6	5	4	3	2	1	0
1	1	0	0	0	0	0	0

16進数

0xc0
- SPI.transfer(0xc0)で初期化

NOP (Application commands)

Nothing is performed
- 何もしない

Command binary code

7	6	5	4	3	2	1	0
0	0	0	0	0	0	0	0

16進数

0x00
- SPI.transfer(0x00)で何もしない命令

参考資料

SPI通信

L6470

（L6480の動かし方 [メモ][開発] ステッピングモータードライバL6470とL6480: ヤメ記者ＳＥの徒然なるままに…)

モータの軸の延長

モータに加わる荷重

軸受の種類

転がり軸受の選定

基本定格荷重と等価荷重

等価荷重の計算の例

水平に回転する円板による荷重

シャフト軸の選定

はめあいとは

寸法公差

公差域クラス

軸の公差域クラス

穴の公差域クラス

穴と軸のはめあいの例

はめあいの決定

静止荷重と回転荷重

ラジアル軸受のはめあいの一般基準

軸受の等級

この記事について

使ったもの

L6470使用 ステッピングモータードライブキット

バイポーラ ステッピングモーター ST-42BYH1004

モータの主な仕様

配線

L6470でステッピングモータを回す

ピンの役割と接続

Adruino側

SPI通信のためのピン

L6470側

SPI通信のためのピン

その他のピン

ロジック電源の設定をする

SPI通信の設定をする

SPI.begin()

SPI.setBitOrder()

MSB と LSB

SPI.setBitOrder() の記述方法

SPI.setDataMode()

SPI.setDataMode()の記述方法

SPI_MODE一覧

SPIの設定まとめ

L6470のSPI通信仕様

コマンドの送信方法

制御のパラメータを設定する

SetParam() によるレジスタの値の設定

モータの動作を指示する

Run() による定速回転

初めの8ビット

Command binary code

16進数

残りの24ビット

モータ速度の表現方法

Speedレジスタ（20ビット）

MAX_SPEEDレジスタ（10ビット）

# ステップ/動作クロックからステップ/秒への変換

MAX_SPEEDレジスタの最大値

MIN_SPEEDレジスタ（13ビット）

デバイスの初期化

ResetDevice (Application commands)

Command binary code

16進数

NOP (Application commands)

Command binary code

16進数

参考資料

SPI通信

L6470

基本定格荷重 $\rm C$ と等価荷重 $\rm P$

L6470使用ステッピングモータードライブキット

バイポーラステッピングモーター ST-42BYH1004
